沖擊式破碎機，簡稱沖擊破，俗稱制砂機，高能低耗，主要用以各種礦石細破處理。單機有固定機型也有移動機型，用戶可根據實際情況進行選配。

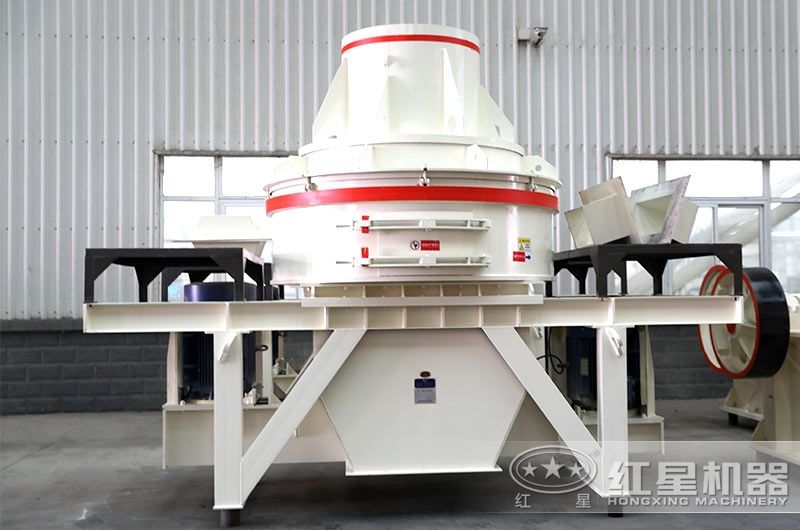

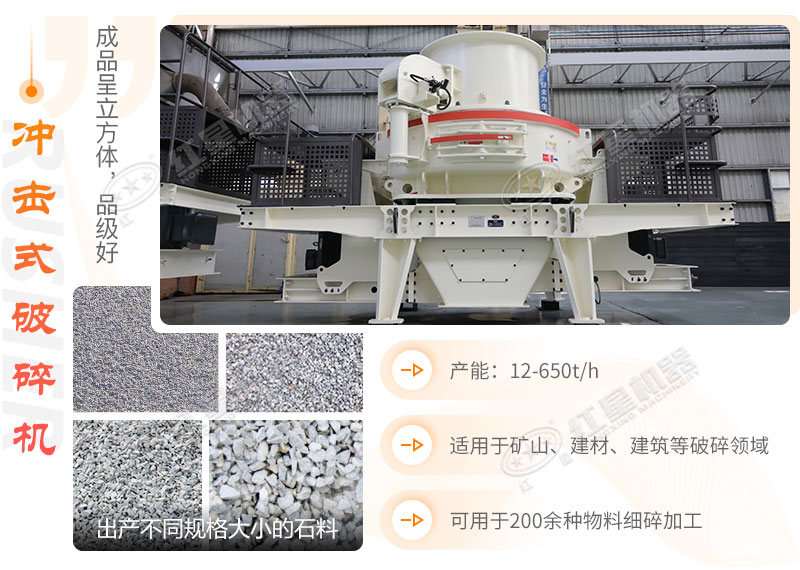

紅星沖擊式破碎機設備實拍
紅星沖擊式破碎機引進“石打石”破碎機原理及技術，結合國內制砂生產的實際情況，所推出的快速碎石設備。其中新型VSI和HVI沖擊破，更是將“石打石”和“石打鐵”兩種工作原理集于一身，模塊化結構設計，即時實現整體轉換，一機多用，面對不同加工方向的用戶，廣泛適用于硬、脆物料的中碎、細碎(制砂粒)。
沖擊式破碎機可按需加工不同規格的成品砂料
圖片實拍

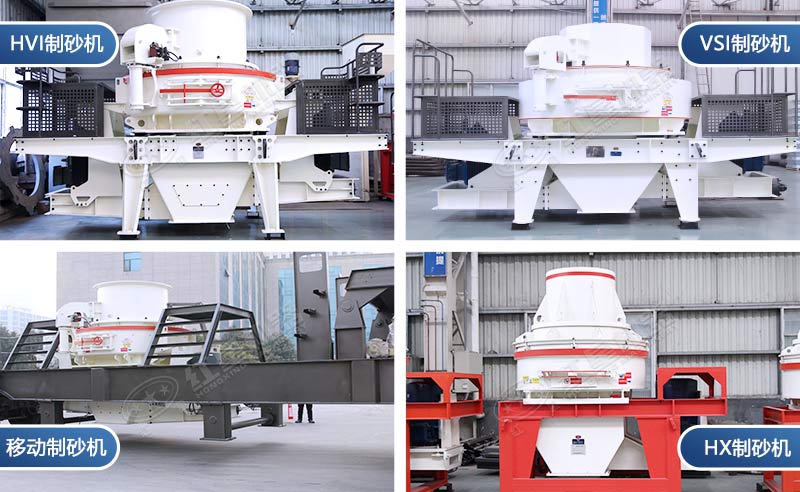

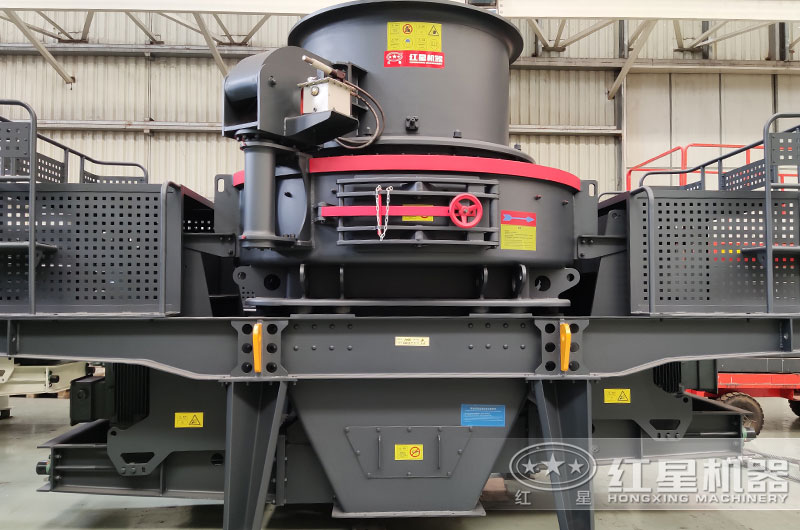

沖擊式破碎機設備實拍（HVI）

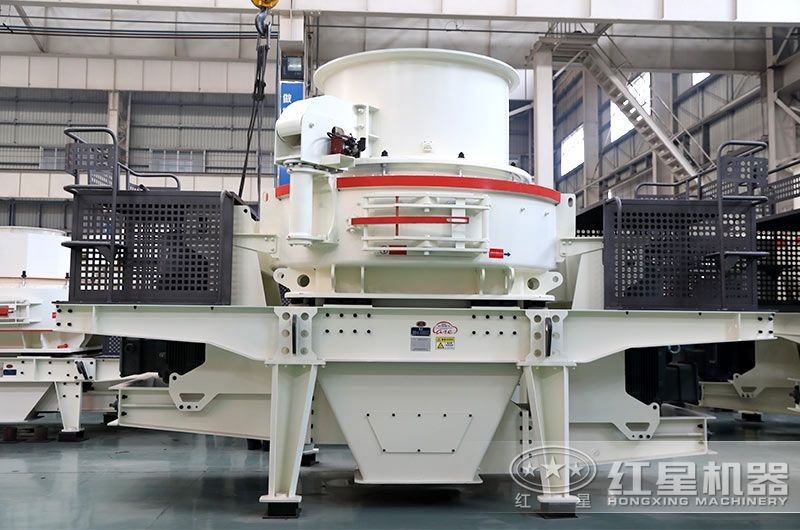

沖擊式破碎機設備實拍（VSI）
沖擊式破碎機設備實拍（HX直通式）
移動式?jīng)_擊破碎機設備實拍

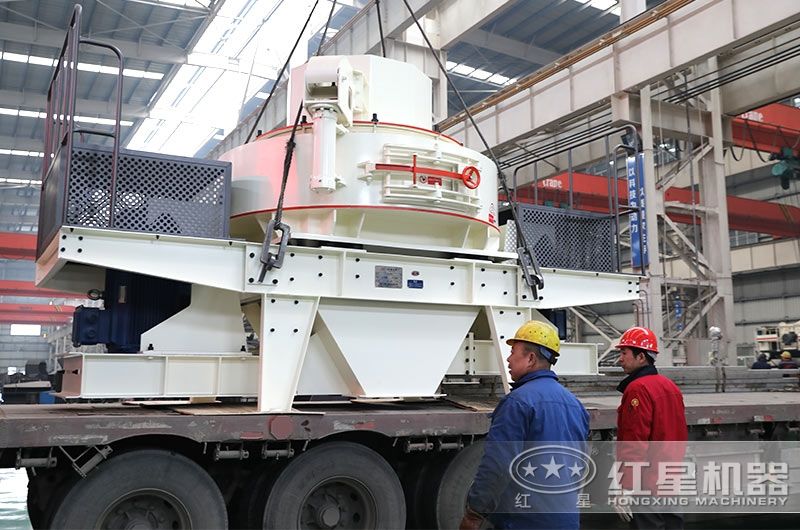

紅星沖擊式破碎機發貨現場

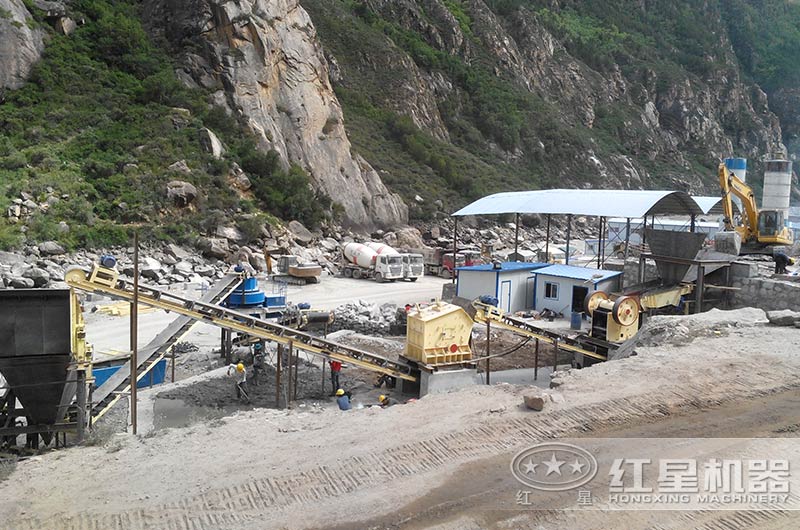

沖擊破作業現場實拍

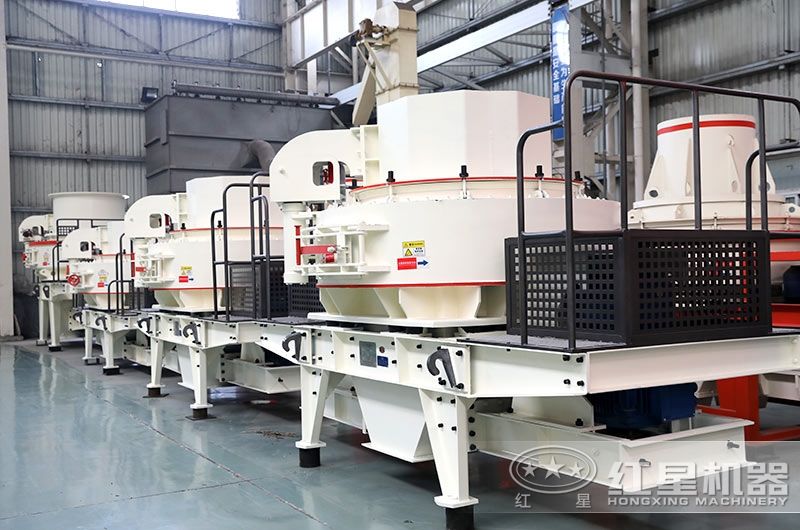

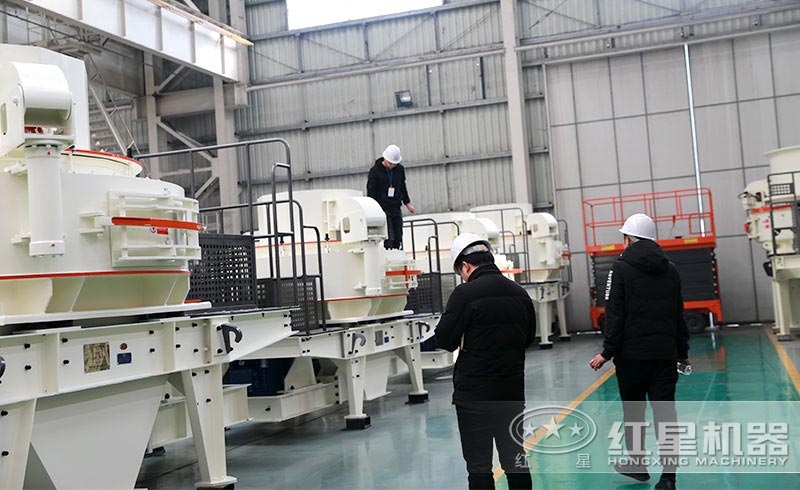

用戶來廠考察沖擊式破碎機生產車間
沖擊式破碎機性能優勢
在破碎現場，細碎處理環節經常能夠見到?jīng)_擊式破碎機的作業身影，它工作可靠，出砂品味好，產量高，故障風險低，維護簡單成本低，因此深得用戶青睞。
故障風險小，運行成本低
結構簡單，造價低，設備內部結構經過升級改良，元件更耐磨，葉輪及渦動破碎腔內的物料襯層大幅度減少了磨損件費用和維修工作量，故障率低；
一機多用，粒型優美
沖擊式破碎機新機型選用模塊化結構設計，可以即時互換，加工物料時，可根據物料的性質以及成料要求，選擇不同的原理破碎，石打石或石打鐵兩種破碎形式可供選擇，按需破碎物料；
高產節能
單機出料率高，結合篩分配置，可以得到不同規格合格的砂石料，直接做原料使用，無須其它設備進行二次處理工作，配置簡單，生產線效率高，要比傳統生產線節省運行成本30%左右；
安全環保，經久耐用
渦流腔內部氣流自循環，粉塵少，噪音小，符合環保制砂理念，石料形成保護層，保護機身減少磨損，整機經久耐用。
沖擊破優勢解讀

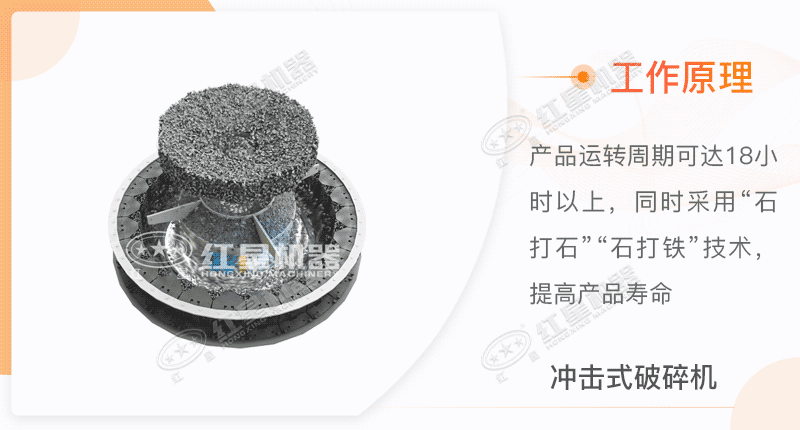

沖擊式破碎機的工作原理
產品內部圖
HX型立式?jīng)_擊式破碎機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。
技術參數
- 沖擊式破碎機
- Wotetrack移動沖擊式破碎站
- 輪胎沖擊式破碎機振動篩移動破碎站
| 型號規格 | 最大入料 （mm） |
功率 （kw） |
葉輪轉速 （r/min） |
處理量 （t/h） |
外形尺寸(長×寬×高) （mm） |
| HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
| HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
| 模型 | WT0818 | WT0926 | |
| 運輸外形尺寸 | 長度 | 14000mm | 14000mm |
| 寬度 | 3200mm | 3200mm | |
| 高度 | 3600mm | 3600mm | |
| 重量 | 30t | 35t | |
| 給料機 | 料斗容積 | 3m³ | 3m³ |
| 裝載高度 | 2600mm | 2600mm | |
| 輸送機型號尺寸 | B1000×6000mm | B1000×6000mm | |
| 破碎機 | 型號 | HVI0818 | HVI0926 |
| 進料粒度 | 35mm | 40mm | |
| 雙電機功率 | 2×90kw | 2×132kw | |
| 主皮帶機 | 尺寸(寬×長) | 1000×10000mm | 1000×10000mm |
| 卸料高度 | 3200mm | 3200mm | |
| 柴油發動機 | 功率 | 75kw | 75kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 202.5kw | 286.5kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | |
| 型號 | HX3S1848V08 | HX3S1860V09 | HX3S2160V103 |
| 運輸長度 | 13500 | 15600 | 15600 |
| 運輸寬度 | 2830 | 2830 | 3100 |
| 運輸高度 | 4350 | 4350 | 4480 |
| 最大長度 | 14650 | 16300 | 16300 |
| 最大寬度 | 3900 | 3900 | 3900 |
| 最大高度 | 5980 | 6400 | 6550 |
| 重量 | 31 | 36 | 49 |
| 輪胎配置 | 并裝雙軸 | 并裝雙軸 | 并裝三軸 |
| 制砂機 | HVI0815 | HVI0922 | HVI1032 |
| 出料皮帶機 | B800×2.2M | B800×2.5M | B1000×2.5M |
| 篩下皮帶機 | B800×7M | B800×8M | B1000×8M |
| 振動篩型號 | 3YZS1848 | 3YZS1860 | 3YZS2160 |
