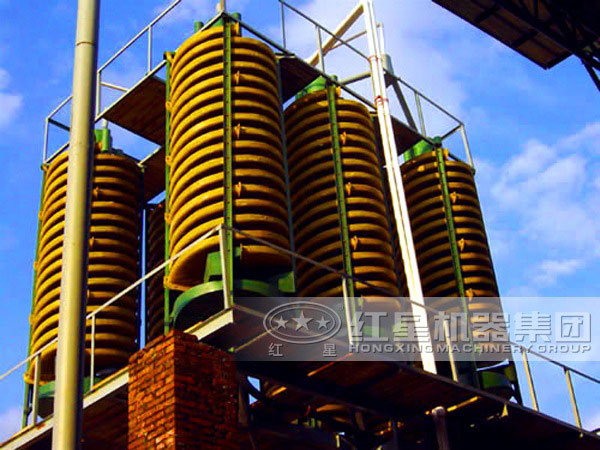

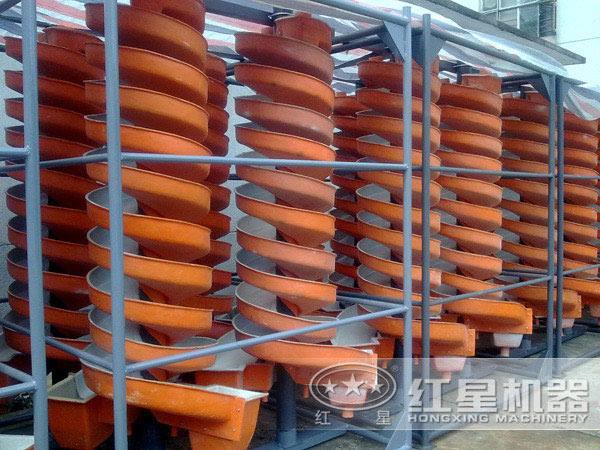

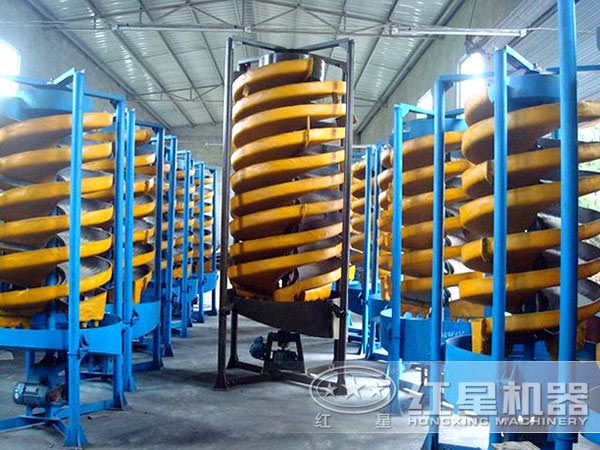

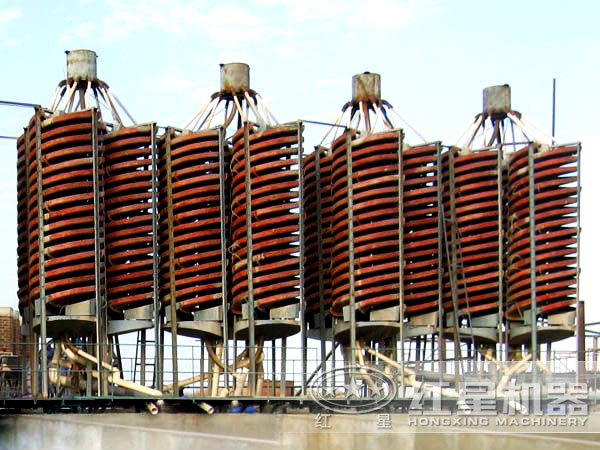

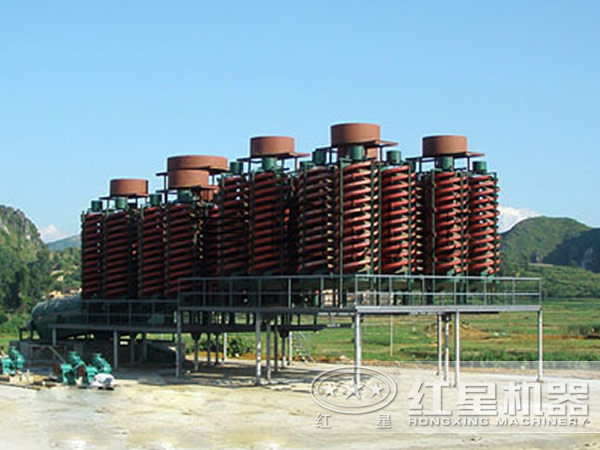

河南紅星礦山機械廠生產的螺旋溜槽主要是玻璃鋼螺旋溜槽。此螺旋溜槽是綜合了螺旋選礦機、螺旋溜槽、搖床、離心選礦機的特點的設備，是采礦、選礦的理想設備，特別是海濱、河畔、砂灘、溪道的砂礦開采更為理想。
螺旋溜槽具有結構合理，安裝簡單，占地面積少，操作簡易，選礦穩定，分礦清楚，處理量大，效率高選礦富集比高、回收率高,運轉可靠的特點。具有重量輕、防潮、防銹、耐腐蝕，對給礦量和濃度、粒度、品位的波動適應性強，無噪音等優點。
螺旋溜槽適用范圍
此產品適用于分選粒度0.3--0.02毫米細料的鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、磷乙礦、鎢礦、錫礦、鉭礦、鈮礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體。
螺旋溜槽工作過程
將螺旋溜槽立起,校準垂直線,用鐵架或木頭固定在合適的位置,由砂泵將礦砂送到螺旋上頂兩個進料口處,加入補充水,調節礦槳濃度,礦槳自然從高往下旋流,在旋轉的斜面流速中產生一種慣性的離心力,以礦砂的比重,粒度,形狀上的差異,通過旋流的重力和離心力的作用,將礦與砂分開,精礦流入精礦斗用管道接出,尾砂流進尾砂斗用管道接到砂池,再用砂泵排走,完成了選礦的全過程。
技術參數
| 型號 | DL2000 | DL1500 | LL1200 | LL900 | |
| 外徑 | 2000 | 1500 | 1200 | 900 | |
| 內徑 | 360 | 250 | 220 | 180 | |
| 螺距 | 1200 | 900-675 | 720/540 | 540/360 | |
| 距徑比（螺距/直徑） | 0.6 | 0.6 | 0.6/0.45 | 0.6/0.4 | |
| 傾斜角（°度） | 9° | 9° | 9° | 9° | |
| 頭數 | 2-4 | 2-4 | 2-4 | 2-4 | |
| 圈數 | 3.5 | 4 | 4/5 | 4/5 | |
| 給礦粒度 | 0.4-1 | 0.03-1 | 0.03-0.3 | 0.03-0.3 | |
| 給礦濃度（%） | 20-45 | 30-45 | 30-50 | 30-50 | |
| 生產能力（t/h） | 15-40 | 8-16 | 4-6 | 2-3 | |
| 占地面積（㎡） | 5.7 | 3.3 | 2 | 1.2 | |
| 高度 | 6.6-8 | 5.5 | 5.23 | 3.2 | |
